核心参数与设计亮点

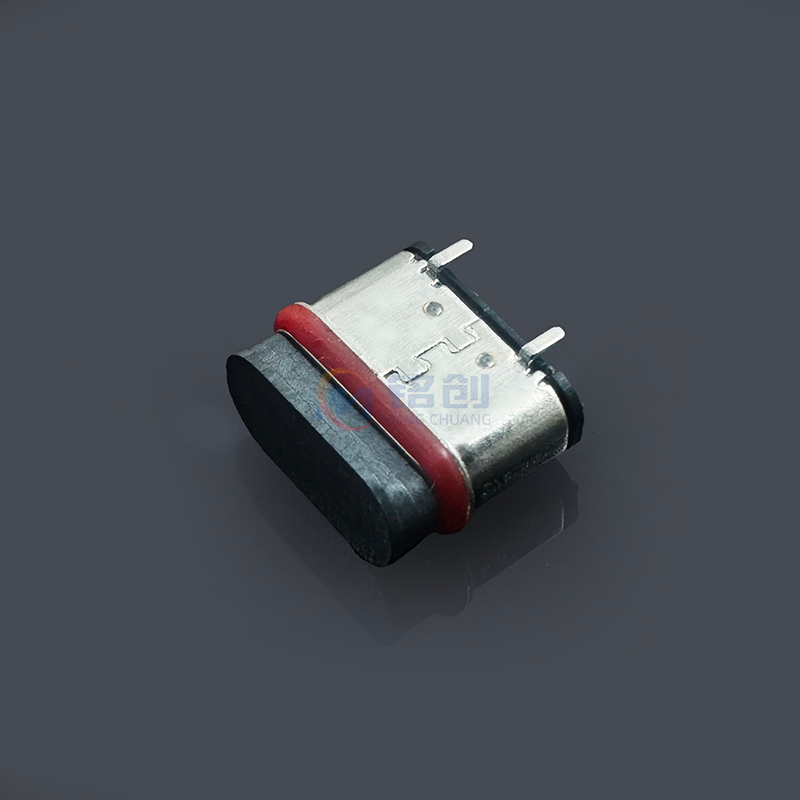

结构设计：

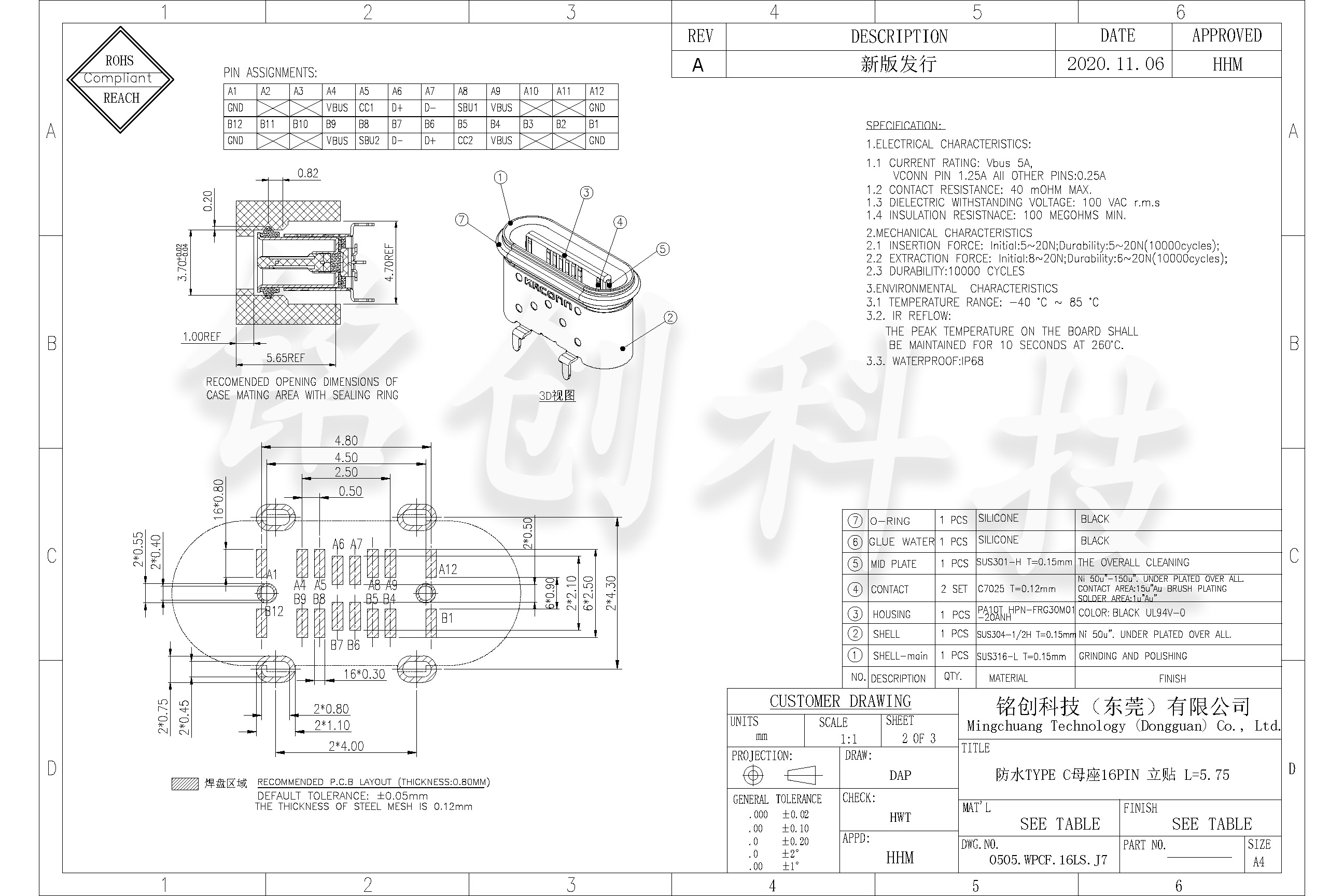

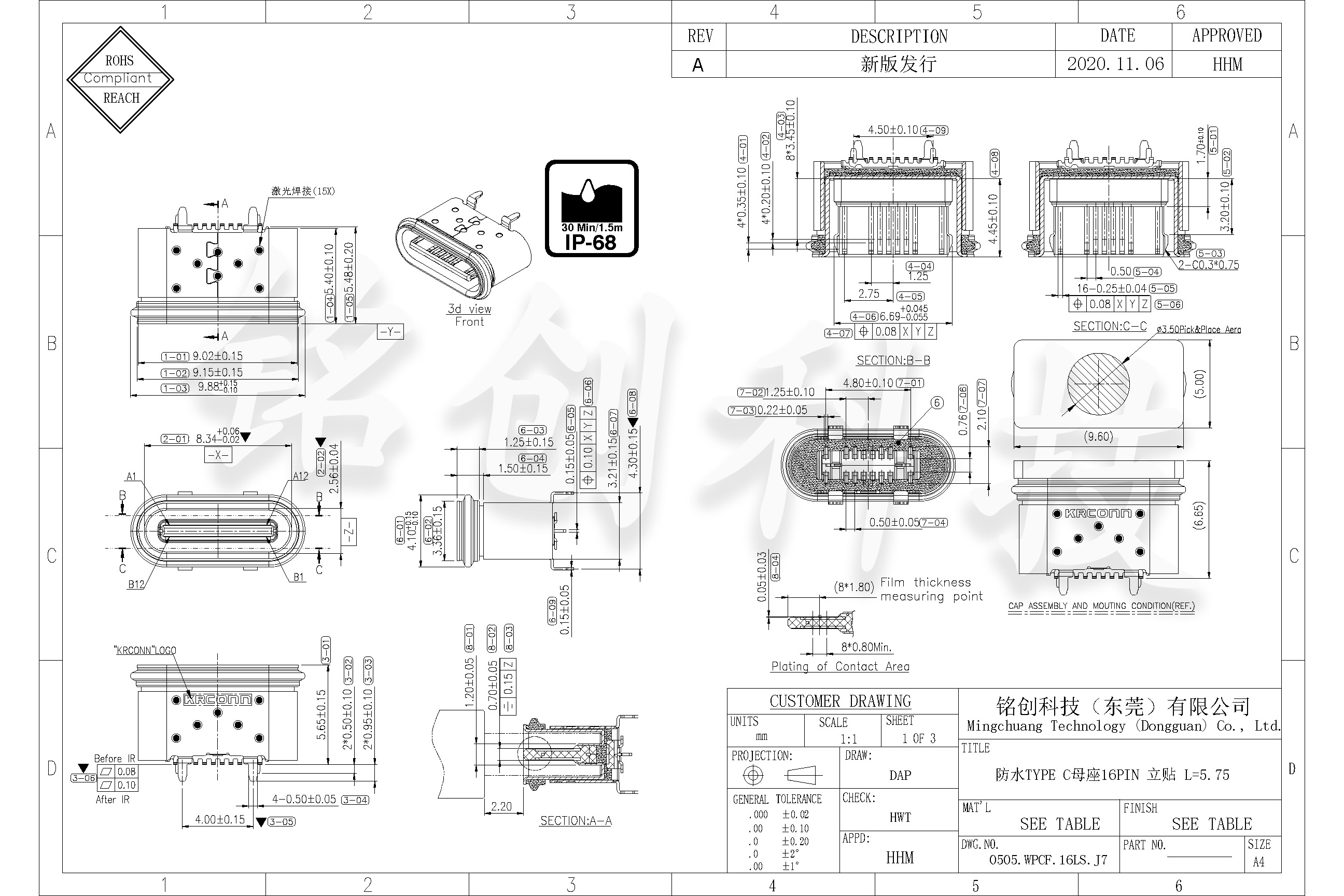

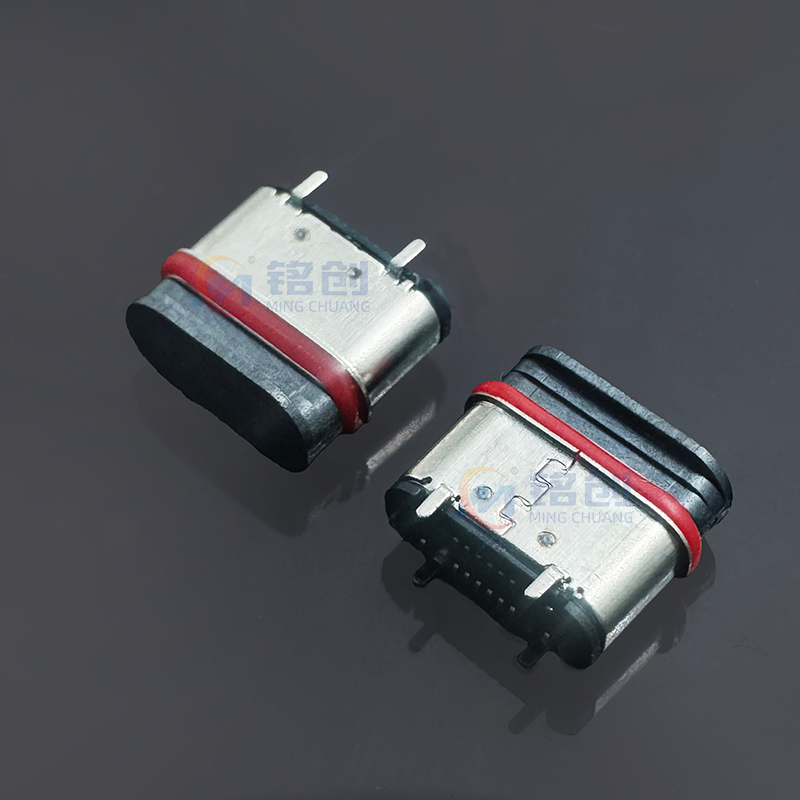

立式贴片（L=5.75mm）：垂直或侧向贴合PCB板，优化空间布局。

四脚插板DIP焊接或双排SMT贴装，增强固定稳定性，防止脱落。

舌片外露0.95mm：插拔顺畅，减少磨损。

防水性能：

IPX8级防水：通过注塑密封圈或纳米注塑工艺实现，适配户外设备及医疗场景。

卷边金属外壳：增强边缘强度，耐盐雾腐蚀。

电气性能：

5A大电流快充：兼容PD 3.0/QC 3.0协议，支持20V/5A功率传输。

接触电阻≤20mΩ，绝缘耐压500V AC，确保稳定供电。

材料工艺：

端子镀金0.5μm：抗氧化，降低阻抗。

外壳材质：不锈钢（耐冲击）或锌合金（轻量化），LCP塑胶耐高温。

应用场景

户外设备：无人机、运动相机（IPX8防水防尘）。

工业控制：工控终端、自动化设备（耐-40℃~85℃极端温度）。

车载电子：中控系统、充电接口（抗振动设计）。

认证标准：

CE认证：符合欧盟EN IEC 62680-1-3标准（需注意16PIN在欧盟仅限非充电用途）。

USB-IF认证：通过插拔力、电气性能测试，确保协议兼容性。

RoHS 2.0、REACH：无卤素材料，环保可回收。

专利与供应链：

采用实用新型专利设计（如步步精科技防水结构专利）。

供应商需通过ISO 9001、IATF 16949认证，确保原材料安全。

市场适配性：

欧盟限制：16PIN方案不可用于充电接口，需替换为24PIN型号。

焊接工艺：

推荐SMT回流焊峰值≤260℃，避免高温导致塑胶变形。

四脚插板需均匀点胶固定，防止焊接后松动。

防护设计：

IPX8防水需额外密封圈（非标配），并确保外壳与PCB间隙≤0.1mm。

使用限制：

仅支持USB 2.0数据传输或纯充电功能，不可用于高速传输（如USB 3.1）。

维护与存储：

避免长期暴露于**>85℃高温**或高湿环境，定期清洁接口灰尘。

插拔时需垂直施力，防止侧向受力导致舌片变形。

法规遵循：

出口欧盟需替换为24PIN方案，避免下架风险。
