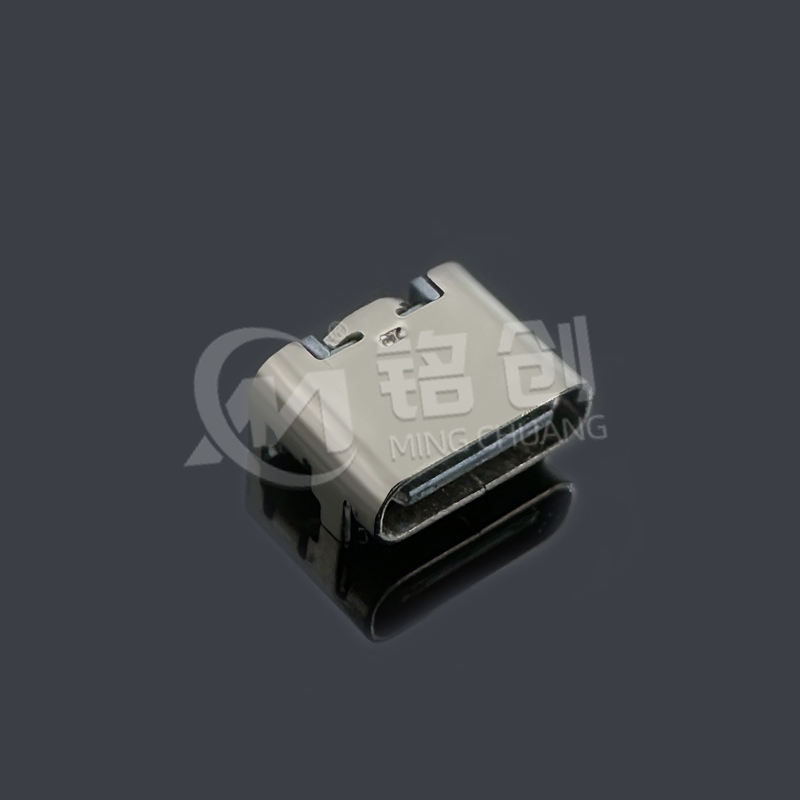

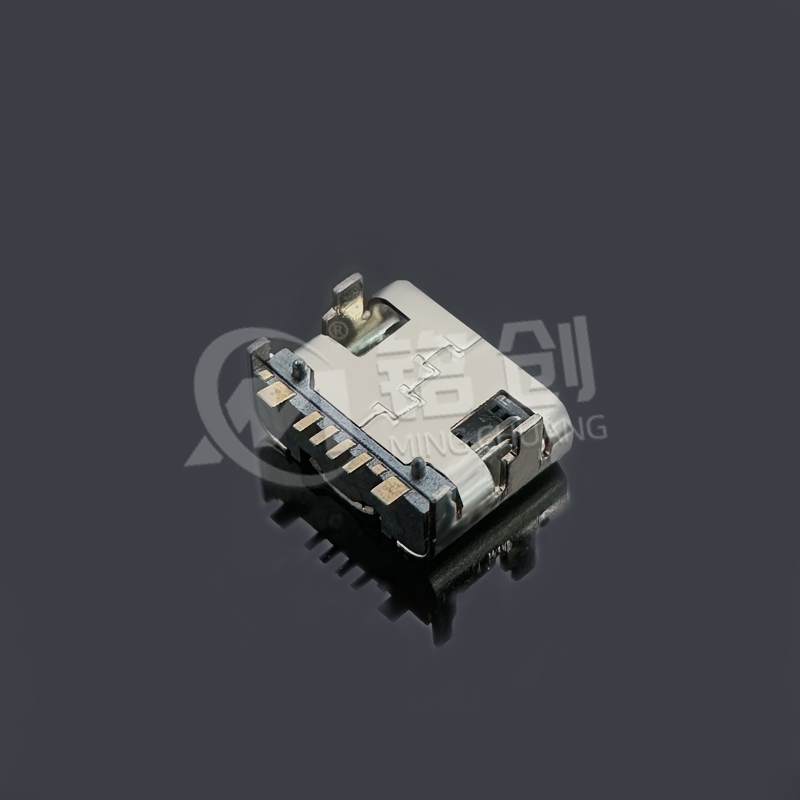

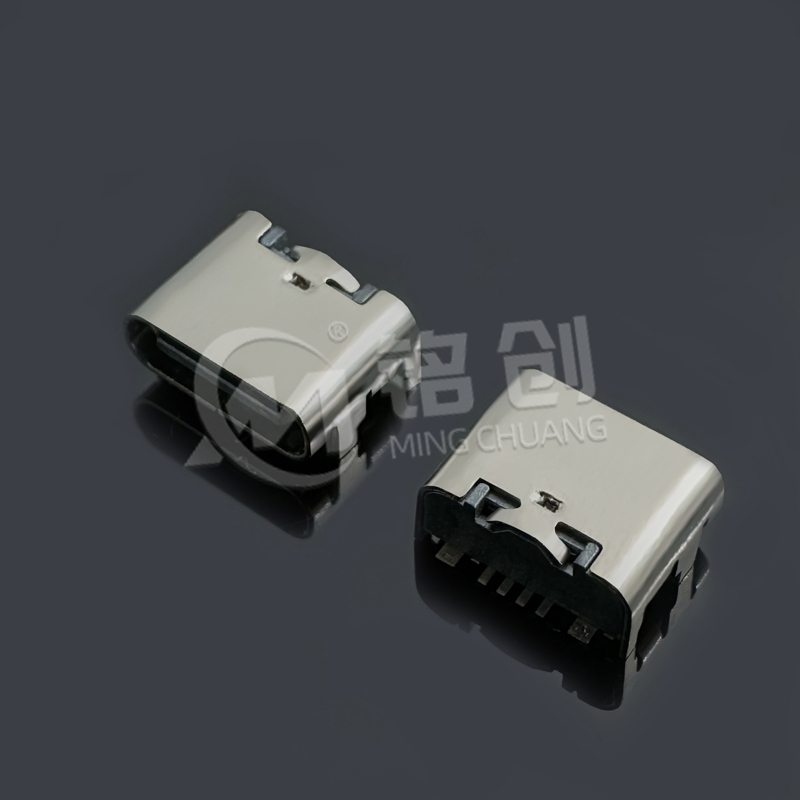

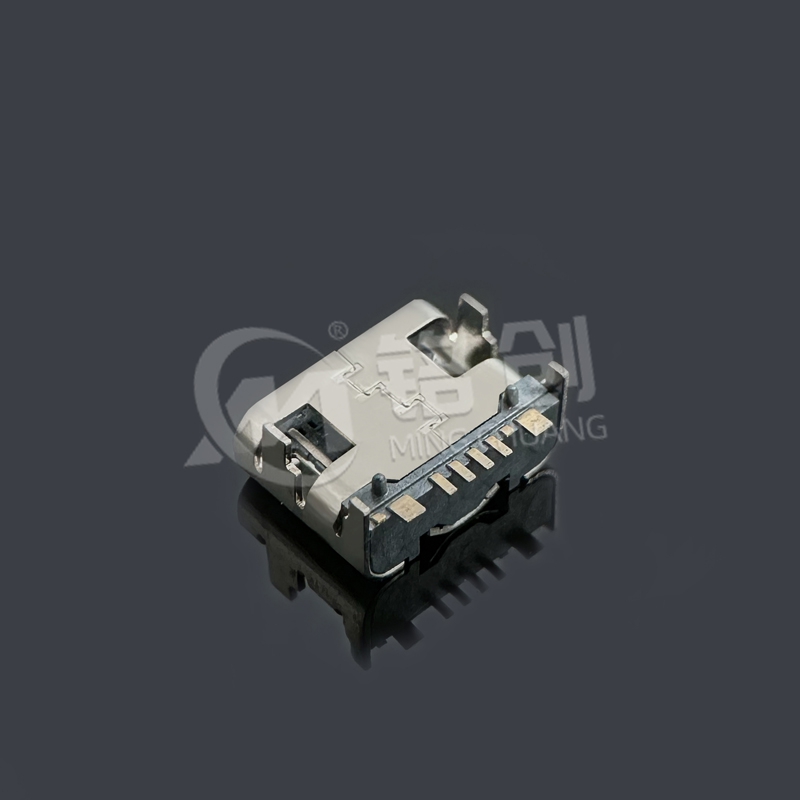

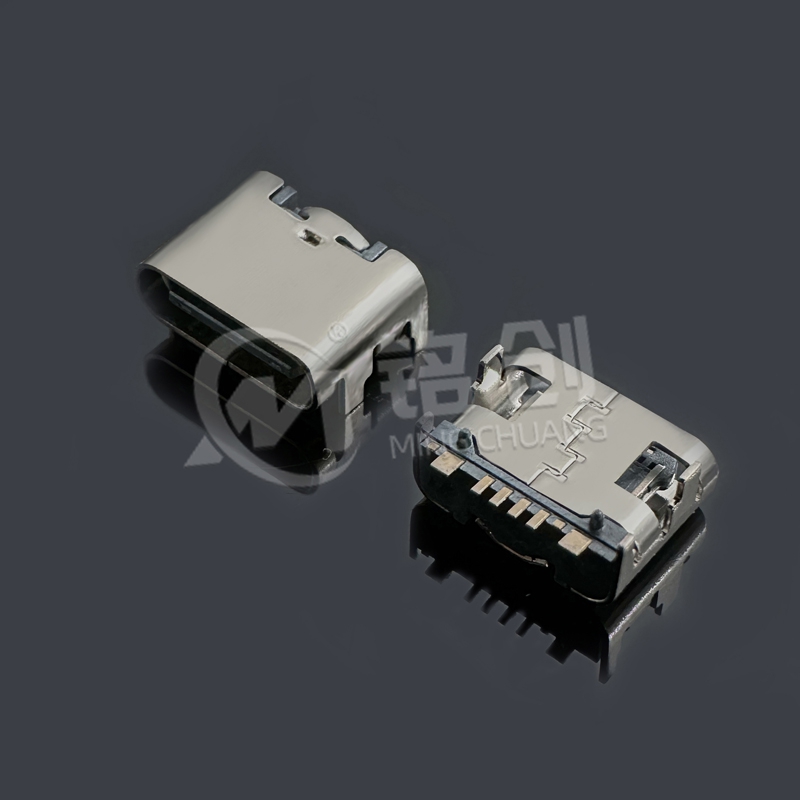

采用板上四脚插板 SMT 设计，整体长度 6.5mm，适配紧凑型 PCB 布局。6PIN 配置支持 USB2.0 数据传输（480Mbps）、DisplayPort Alt 模式（1.2 版本）及 5V/3A 供电，实现三模功能切换。不锈钢外壳（SUS304）与黄铜端子（C2680）结合，LCP（日本宝理 E471i）胶芯耐温 265℃，适用于工业控制、医疗设备、消费电子等场景，通过 RoHS/REACH 认证，符合 EN IEC 62680-1-3 标准。
RoHS 2011/65/EU（无铅、无卤素）、REACH SVHC 233 项检测合格。
CE/FCC 电磁兼容认证，传导骚扰＜40dBμV（30MHz-1GHz），辐射骚扰＜30dBμV（30MHz-10GHz）。
符合 EN IEC 62680-1-3 标准，通过 1500V AC/1min 耐电压测试。
每批次抽样进行：接触阻抗测试（初始＜30mΩ，5000 次插拔后＜40mΩ）、DisplayPort 信号完整性测试（眼图模板通过率＞95%）。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
回流焊峰值≤255℃，217℃以上保持时间≤90 秒，避免 LCP 胶芯变色；四脚焊接建议使用定位治具，确保与 PCB 焊盘同轴度。
DisplayPort Alt 模式需搭配支持 DP 协议的芯片（如 TI TPD12S015），否则仅支持 USB2.0 功能。
持续电流＞3A 时需增加散热铜箔（面积≥1cm²），避免 VBUS 引脚过热。
与 USB3.0 设备连接时数据传输速率自动降为 USB2.0，建议搭配 AWG28 规格线缆，非认证线缆可能导致信号衰减。
三模切换需通过 CC 引脚协议握手实现，建议使用专用切换芯片（如 NXP TCA9548A）。
工业环境每季度用压缩空气清理接口灰尘，避免金属碎屑导致短路；使用无水乙醇擦拭端子，禁止含氯溶剂。
长期闲置时需加盖防尘盖，存储温度 - 20℃至 60℃，湿度≤60% RH，防止端子氧化。
